應用背景：

國內行業現狀：我國石油石化儲罐數量龐大，總數約為3.5萬座，總罐容約3.5億立方米，其是我國戰略能源儲備系統的重要組成部分。

形變監測技術空白：目前國內外針對儲罐的形變監測基本處于空白狀態，傳統的測量方法存在工作量大、數據誤差大、易受現場條件影響等問題。

依賴人工巡檢，效率低：目前監測多依賴于人工巡檢和定期檢測，缺乏智能化的預警系統。這導致無法對可能出現的風險進行及時預警，增加事故風險。

儲罐結構復雜，且有大型化趨勢：儲罐的結構復雜，且部分區域難以接近，增加了檢測的難度。且隨著石油石化需求的增加，儲罐也呈大型化趨勢發展。

一旦發生泄漏，后果嚴重：油氣儲罐泄漏的危害主要包括中毒事故、?噴射火災、?蒸汽云和擴展蒸汽等，還可能引發環境污染，?危及人民生命。

解決方案：

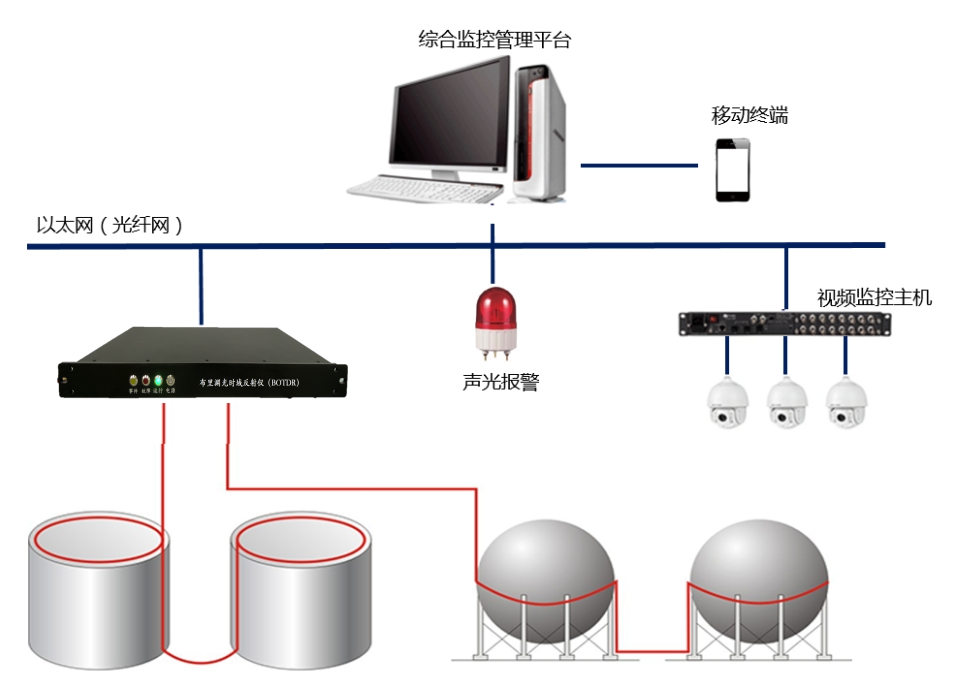

該系統利用分布式光纖溫度監測系統通過實時監測油氣儲罐溫度的變化情況，確保油料加熱均勻，防止原油凝罐、管道凝堵、火災等事件的發生；利用分布式光纖應變監測系統對油氣儲罐的頂部、側壁和底部等關鍵位置部署光纖作為傳感器，可以實時獲得光纖沿線任意位置的應變信息；利用分布式光纖振動監測系統對罐區進行實時監測，有效防止非法入侵，保障罐區的安全。系統組成如下：

1.探測光纜。

2.分布式光纖溫度傳感解析系統。

3.分布式光纖應變傳感解析系統。

4.分布式光纖振動傳感解析系統。

5.綜合監控管理平臺。

系統特點

探測光纜不帶電、抗電磁干擾、防腐蝕，能在惡劣環境中安全工作。

實時監測，可及時掌握油罐內溫度及液位變化情況。

測量距離長、測量范圍廣，可同時對多個油氣儲罐進行測量。

通過合理的鋪設，同時還可測量油氣儲罐的泄漏情況，防止事故的發生。

區域周界防范，及時發現人員、車輛非法闖入情況，消除罐區安全隱患。

應用案例

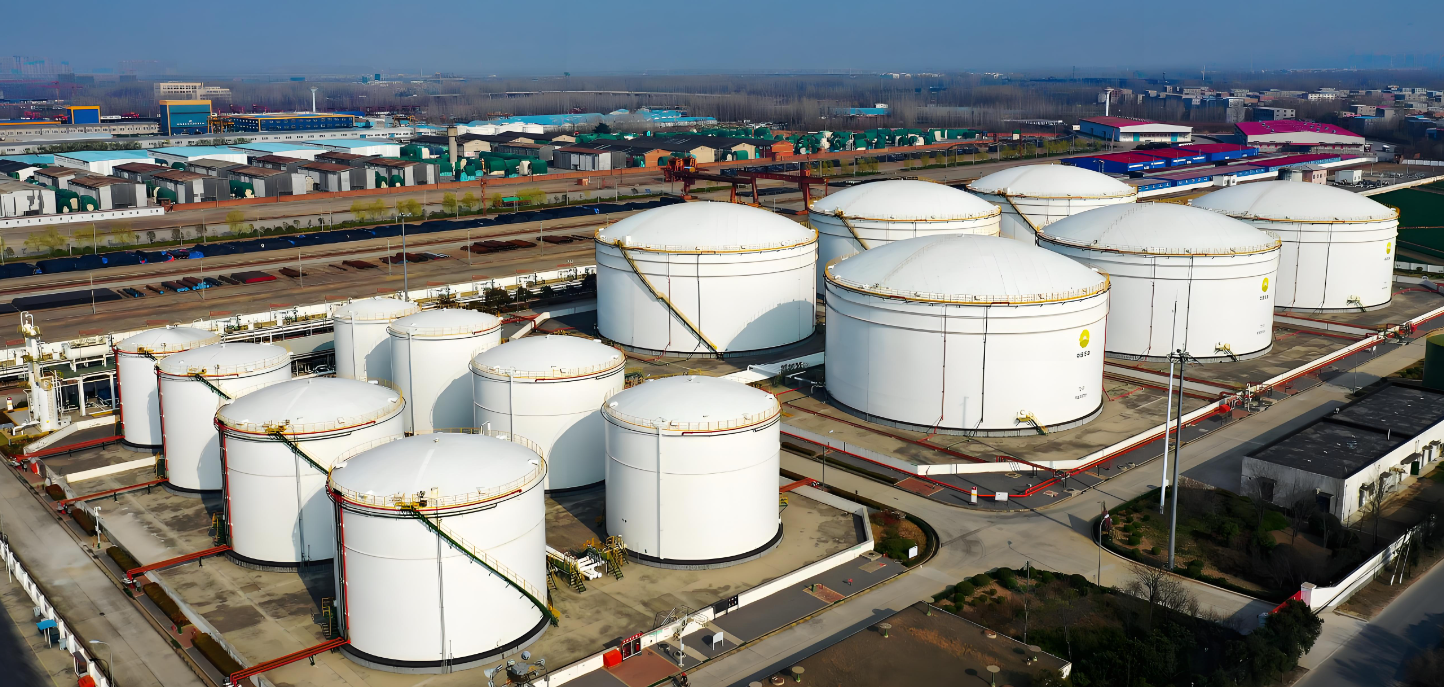

某石油儲罐溫度監測：

西北某地，傳統的溫度監測方法需要在儲罐中放置大量的溫度傳感器，不僅造成了成本的浪費，而且還存在誤差和維護難度大等問題。采用分布式光纖測溫系統，只需要在儲罐中埋設一根光纖，就可以實現對整個儲罐內部溫度的監測。

預警單元

BL-BOTDR實現溫度、應變監測

BL-DVS實現振動監測

BL-DAS實現聲波監測
