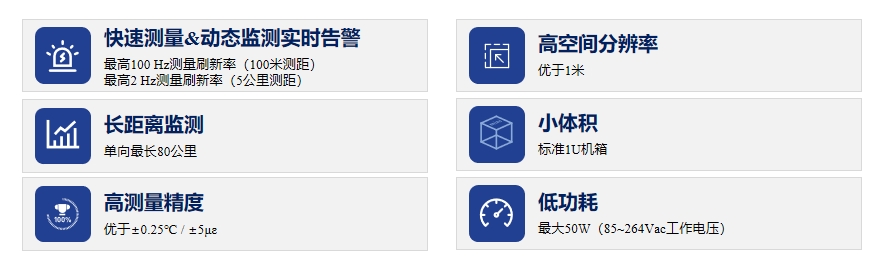

產品特色

產品簡介

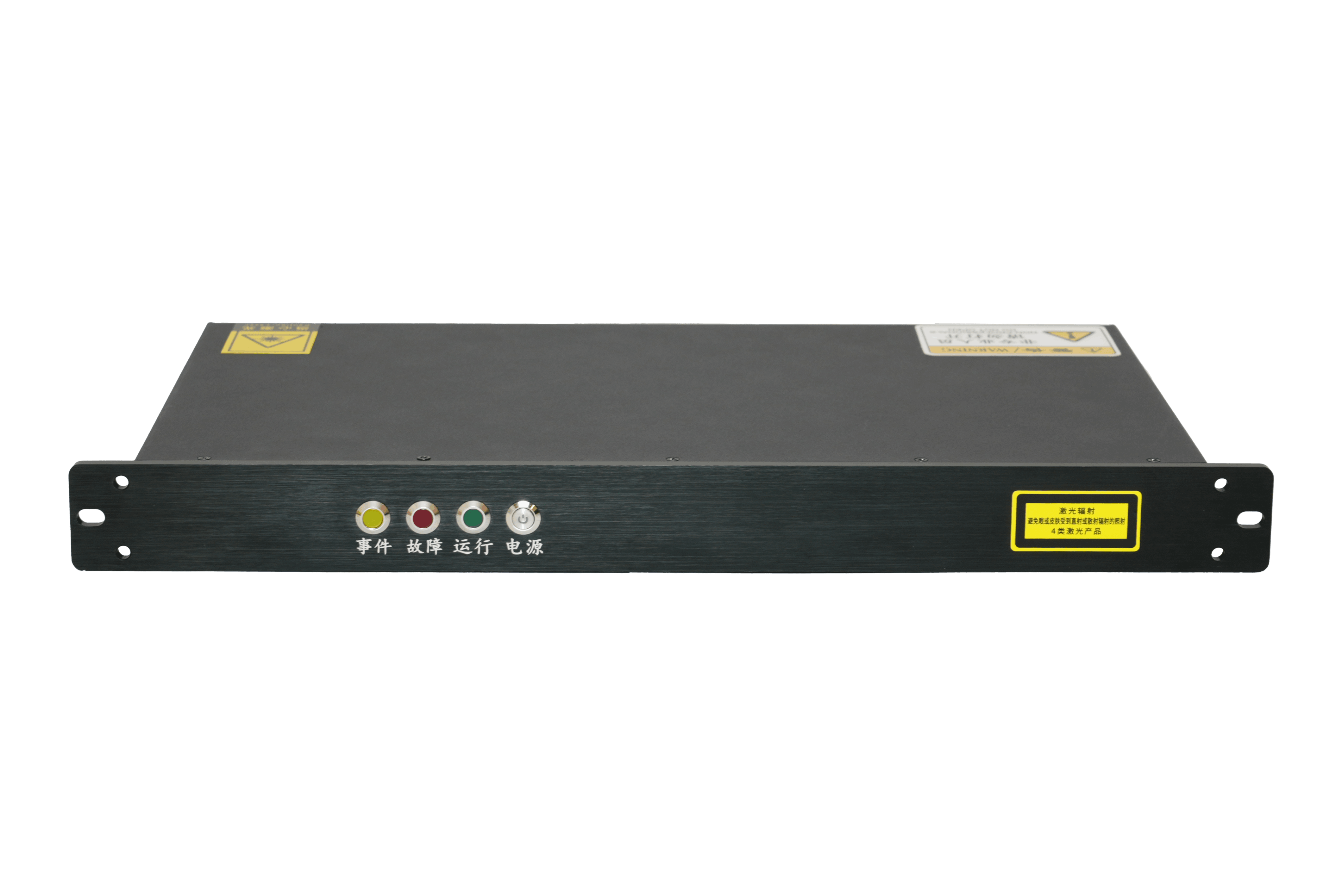

BL-BOTDR是我司獨立研發的高速高性能布里淵光時域反射儀。該產品基于先進的光纖布里淵傳感技術，利用傳感光纖中的布里淵散射，實現對傳感光纖沿線各處的溫度和應變等物理量的分布式監測，并精確定位事件位置。該產品可實現長達80公里的分布式溫度和應變傳感，特別適用于大結構、大范圍的傳感監測，如巖土、路橋、軌道、隧道、管道、電纜等的狀態健康監測與故障告警等。

BL-BOTDR采用了反射儀的光學架構，只需要使用傳感光纖的一端來發射和接收信號，而無需像分析儀（BOTDA）架構那樣將傳感光纖組成環路。因此，BL-BOTDR更易于在實際工程應用中使用，具有很強的現場生存能力。即便傳感光纖因故障出現大的損耗點甚至斷裂，BL-BOTDR也依然能夠監測故障點之前的部分，且能夠迅速定位故障點。

BL-BOTDR采用了我司自主研發的高速高精度布里淵光譜分析技術。該技術能夠完成實時疊加和分析功能，因此測量速度僅決定于光脈沖在光纖中多次往返傳播所需要的時間，最快可在0.01秒內完成一次測量（100米），并達到測量精度和空間分辨率指標要求。BL-BOTDR能一次性分析寬達400 MHz的布里淵光譜，頻率分析精度達到50 kHz。因此BL-BOTDR的單次測量可以覆蓋400℃/8000με，而分辨率可達到0.1℃/2με。配合頻率調諧功能，BL-BOTDR可以分析9 – 12 GHz范圍內的布里淵光譜，適配絕大多數光纖。

對于單條傳感線路，BL-BOTDR最大可以輸出16384個監測點的監測數據。BL-BOTDR內部的數據采集間隔是0.1米。因此，對于1.6公里以下的線路，BL-BOTDR可以最高的采樣間隔輸出數據，即0.1米。對于長度超過1.6公里的線路，BL-BOTDR將根據不同的長度對結果數據進行適當的降采樣，以保證輸出的數據點數不超過16384點。

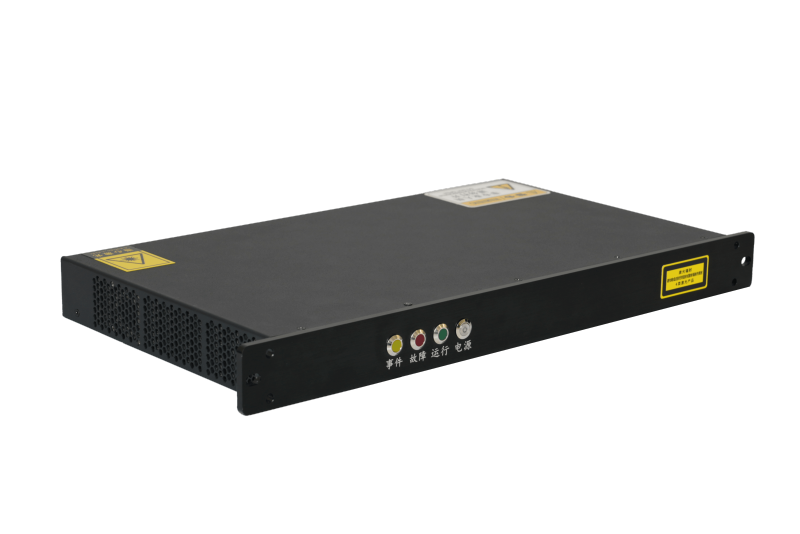

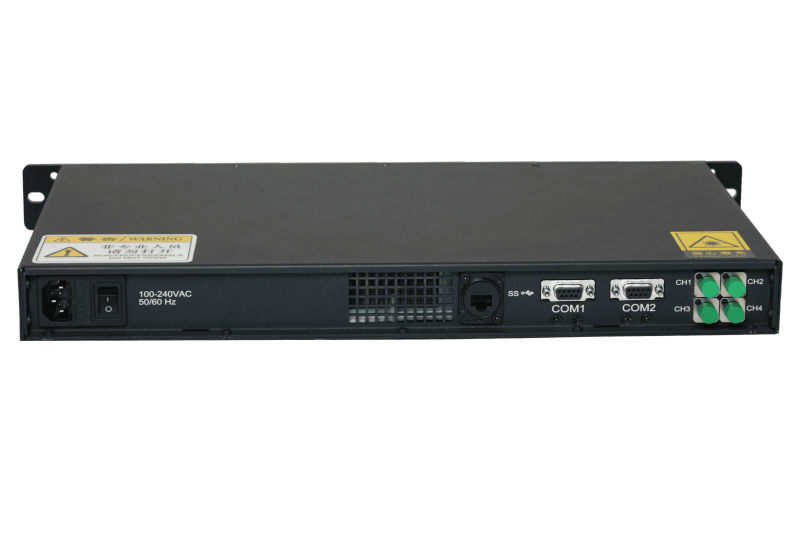

BL-BOTDR采用了模塊化、低功耗的設計理念。其最小的產品形態是標準的1U上架式結構，運行時最大功耗50W，提供RJ45網口作為數據輸出和指令控制接口。由于是模塊化設計，BL-BOTDR也可以提供便攜式等多種產品形態，或者根據客戶的需求來定制產品形態和數據輸出接口。

產品應用

通過監測結構體的變形和溫度，廣泛應用于管道泄漏、沉降塌陷、地質災害、結構變形、海纜監測、電纜監測等領域。

產品指標
