產品特色

產品簡介
BL-DASDEM是我司獨立研發的高速高性能分布式光纖聲波傳感器(DAS)數據采集解調卡。該產品基于先進的軟件定義無線電(SDR)技術,直接對DAS系統中光電接收機輸出的射頻信號進行量化采集并在數字域進行解調,無需經過射頻硬件電路下變頻到基帶,大大簡化了DAS的接收系統,提高了系統的靈活性和解調性能。
BL-DASDEM高度集成了DAS接收系統中除光電接收機之外的絕大部分,主要包含ADC、DAC和FPGA三部分。BL-DASDEM擁有雙通道14-bit ADC,每通道采樣率高達1 GSps,模擬輸入帶寬高達2 GHz,能夠無混疊地直接采集500 MHz以下的射頻信號。BL-DASDEM的DAC部分也同樣是雙通道,每通道1 GSps采樣率,量化位寬16 bit。其中一個DAC通道被用于輸出射頻正弦波,以驅動DAS系統中的聲光調制器(AOM)。BL-DASDEM的FPGA中內置了DAS信號的解調算法,包括數字正交下變頻、濾波、抗偏振衰落和抗相干衰落算法、相位差分、疊加平均等等。得益于FPGA的高速并行計算的能力,BL-DASDEM能夠在極低的功耗水平上,實時同步地解調傳感光纖上所有位置的傳感信息并輸出。BL-DASDEM的ADC、DAC和FPGA三部分都工作在同一個時鐘域,保證了解調系統的信號同步和低噪聲。
BL-DASDEM以125M Sps的采樣率輸出解調結果,可選擇只輸出相位信息或者相位信息和強度信息同步輸出。由于BL-DASDEM實現DAS傳感信息的實時解調,因此大幅度降低了數據輸出的帶寬需求。BL-DASDEM采用標準的千兆以太網輸出接口,能夠滿足絕大多數應用的數據輸出帶寬需求,同時顯著地降低了后續數據處理的接口適配難度,提高使用的靈活性和便利性。

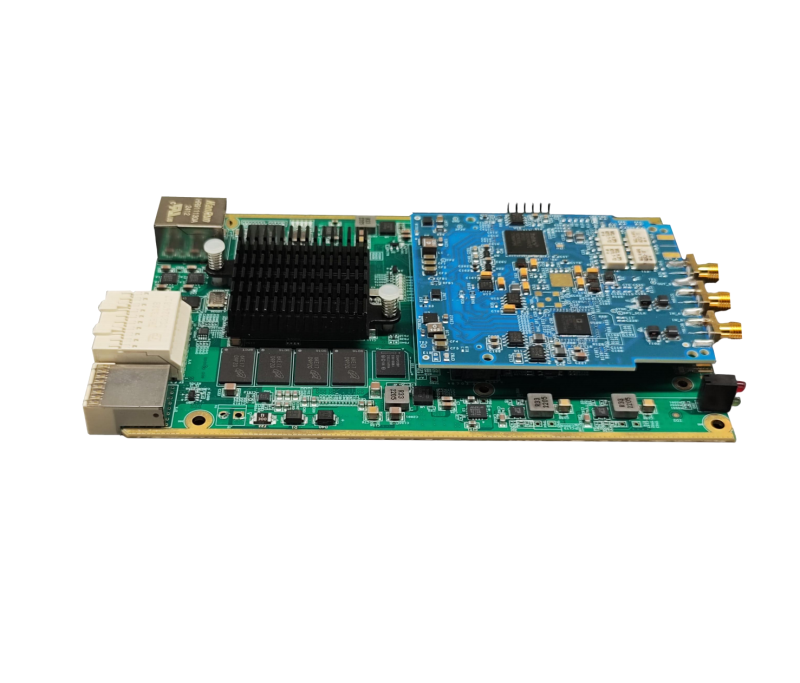

BL-DASDEM采用標準3U PXI板卡,具有很高的集成度和很低的功耗水平,最大功耗不超過20 W。因此,基于BL-DASDEM數據采集解調卡,用戶可以非常便捷地實現低成本、低功耗、高性能的DAS系統,具備全線路實時同步解調的能力,并能夠通過以太網與上位機等服務器方便的互聯,顯著降低用戶部署DAS系統的難度。
產品指標
AD/DA | ADC | DAC | |
芯片 | AD9680 | AD9144 | |
通道數 | 2 | 2 | |
采樣率 | 最大1 GSps,可配置 | 最大2.8 GSps,可配置 | |
分辨率 | 14 bit | 16 bit | |
信號滿幅 | 1.7 Vpp,可配置 | 27 mA,可配置 | |
噪聲譜密度 | -154 dBFs/Hz | -162 dBm/Hz | |
無雜散動態范圍(SFDR) | 85 dBFs @ 170 MHz | 76 dBc @ 150 MHz | |
數據接口 | JESD204B | ||
射頻接口 | 交流耦合 | ||
模擬帶寬 | 2 GHz | ||
FPGA | Xilinx XC7K325T | Xilinx XC7K410T | |
輸入/輸出緩沖器(IOBs) | 500 | ||
高速收發器(GTX) | 16個,12.5 Gbps Max | ||
PCIe Gen2 | 1 | ||
時鐘管理單元(MMCMs) | 10 | ||
查找表 | 203800 | 254200 | |
觸發器 | 407600 | 508400 | |
36kb Block RAMs | 445 | 795 | |
DSP單元 | 840 | 1540 | |
算法 | 正交數字下變頻本振 | 200 MHz,可配置 | |
相位分辨率 | 388 μrad | ||
輸出數據采樣率 | 125 MSps,可配置 | ||
偏振態處理 | 可選耦合或獨立雙信道 | ||
相干衰落 | 自適應相干衰落抑制 | ||
疊加平均 | 最大1024組 | ||
結果輸出接口 | GbE(默認),PXIE和PCIE可選 | ||
